AVALOIR DE FILTRATION EAUX PLUVIALES - INNOLET S

La solution simple et efficace pour capter les matières en supension et éliminer la pollution en hydrocarbures et métaux.

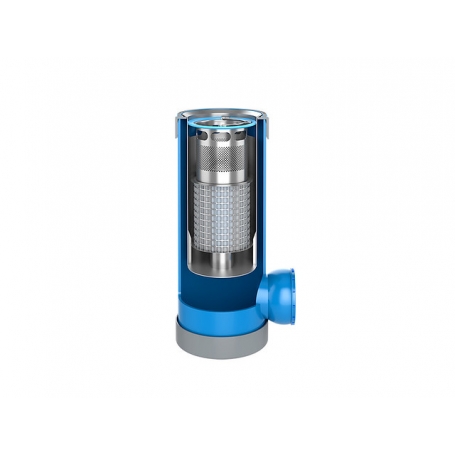

L’avaloir épuratoire INNOLET S est composé d’un avaloir DN/OD 400 mm en PVC-U équipé d’un panier ramasse boue et d’une cartouche filtrante permettant de filtrer les matières polluantes contenues dans les eaux pluviales avant leur évacuation. Pour cela, un filtre à débit rapide est utilisé pour l'épuration décentralisée ciblée.

Le système atteint son effet d'épuration en combinant la sédimentation, la filtration et l'adsorption.
Les métaux lourds, les hydrocarbures aromatiques polycycliques (HAP) et les matières en suspensions (MES) y sont retenus efficacement.

Composition de l'avaloir :

Avaloir PVC Dn 400 sortie Dn 200 avec rotule intégrée
1 panier filtrant et support en acier inoxydable
1 cartouche filtrante en acier inoxydable avec substrat
Sortie en DN/OD 200 mm

Surface raccordée : 400 m2

Description

Les eaux pluviales sont chargées des matières polluantes les plus diverses. Parmi celles-ci, on retrouve des métaux lourds comme le zinc, le cuivre et le plomb, des matières filtrables (MF) sous la forme de porteurs de substances polluantes, ainsi que des huiles minérales hydrocarbonées. En traversant le substrat, ces matières polluantes sont en grande partie absorbées et donc éliminées des eaux pluviales.

Comment ça fonctionne ?

L’INNOLET traite les eaux de ruissellement de façon décentralisée, avant qu’elles ne parviennent dans les canalisations d’eaux pluviales ou vers le milieu naturel. Le système comprend un support INNOLET., un panier filtrant
INNOLET et une cartouche filtrante INNOLET remplie d’un substrat spécial.

-> Les eaux de pluie (provenant des voiries ou des zones industrielles) se déversent dans les avaloirs de chaussées équipés du système INNOLET..
-> L’eau traverse dans un premier temps le panier filtrant situé dans la partie haute du système ; les matières flottantes sont retenues par les perforations latérales du panier et se déposent au fond du panier.
-> L’eau parvient à la cartouche filtrante remplie de substrat située en dessous en traversant les orifices latéraux.
-> Les eaux chargées en métaux lourds et substances organiques sont traitées ici par adsorption.En raison de sa porosité importante et d’un composant particulièrement adsorbant pour l’huile, le substrat possède en outre une très bonne capacité de rétention l’huile.

-> Les eaux nettoyées sont ensuite acheminées via l’avaloir dans la canalisation des eaux pluviales ou dans le milieu naturel.

Le processus de nettoyage ne nécessite aucune énergie supplémentaire du fait du dénivelé entre le bord supérieur de la chaussée et la canalisation.

Environ 80 % des eaux pluviales sont traitées.
Le système INNOLET possède un degré de filtration supplémentaire réservé aux particules fines et aux substances polluantes dissoutes.
Il est important de mentionner que les métaux lourds, les hydrocarbures aromatiques polycycliques (HAP) et les matières filtrables (MF) y sont retenus de façon remarquable.
Le remplacement du substrat doit être effectué une fois par an

Le système INNOLET a été soumis à de multiples essais, aussi bien en laboratoire qu’in situ.

Cette batterie de tests peut se répartir sur trois niveaux :

analyse du substrat dans le cadre d’essais en colonne ;
analyse du système INNOLET en laboratoire avec des précipitations en quantités diverses et dans des conditions limites bien définies
analyse du système INNOLET. dans des conditions d’installation réelles (in situ).

Les deux premiers types d’essais sont plutôt destinés à évaluer la performance d’épuration du substrat et du système, tandis que l’essai in situ vise à tester la pertinence de l’INNOLET dans la pratique. Les valeurs de mesures mentionnées, indiquent que les différents composants du substrat obtiennent individuellement des résultats remarquables et que l’ensemble du système en bénéficie.
