CAISSONS DE VENTILATION ET DE FILTRATION

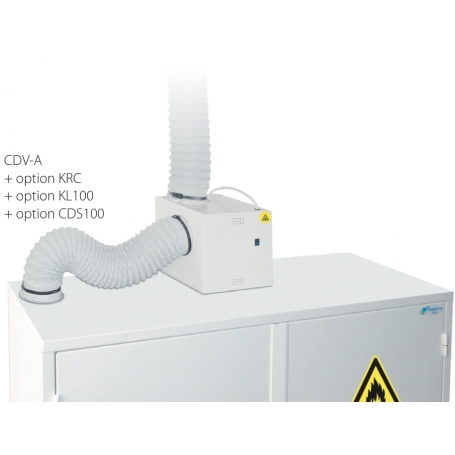

CAISSON DE VENTILATION (CDV-A)

PRINCIPE DE FONCTIONNEMENT

Le ventilateur électrique permet l’extraction des vapeurs toxiques qui se créent à l’intérieur de vos armoires de stockage de produits dangereux.

CONFORMITÉ

- Ventilateur électrique conforme aux normes ISO 3744 et aux spécifications CE.

AVANTAGES

- Adaptable sur tout type d’armoire, montage simple et esthétique.
- Adaptation facile entre l’orifice prévu sur le caisson et l’orifice de ventilation.
- Liaison par tuyau souple Ø 100 mm (en option).
- Témoin lumineux permettant le contrôle de l’alimentation du ventilateur.

CARACTÉRISTIQUES TECHNIQUES

- Construction en acier 12/10ème, peinture époxy blanche RAL 9010.
- Ventilateur électrique à volute en acier avec interrupteur marche/arrêt.

• 220/240 volts – 50 Hz – 97 W - 0,54 A - 55,5 dB(A) (hors flux d’air) • Débit : 215 m3/h – Protection : IP44.
• Diamètre d’aspiration : Ø 100 mm / d’évacuation : Ø 100 mm.

CAISSONS DE FILTRATION (CDF-A, CDF-ACORG ET CDF-P)

PRINCIPE DE FONCTIONNEMENT

Le ventilateur électrique permet l’extraction des vapeurs toxiques contenues dans votre armoire. Elles sont purifiées lors de leur passage dans le filtre à charbon actif, puis elles sont rejetées dans l’atmosphère sans danger pour l’environnement.

CONFORMITÉ

- Ventilateur électrique conforme aux spécifications CE.

AVANTAGES

- Adaptable sur tout type d’armoire.
- Montage simple et esthétique, solution sans génie civil.
- Adaptation facile entre l’orifice prévu sur le caisson et l’orifice de ventilation. - Liaison par tuyau souple Ø 100 mm (en option).

CARACTÉRISTIQUES TECHNIQUES

Caisson de filtration modèle CDF-A et CDF-ACORG (non représentés)
- Construction en acier 12/10 , peinture époxy blanche RAL 9010. Caisson de filtration modèle CDF-P

- Construction en PVC cellulaire, coloris blanc.

Chaque caisson comporte 2 enceintes séparées :

Enceinte de filtration :

- Filtre à charbon actif de type « bougie » (H150 x Ø150 mm), modèle CDFORG pour le caisson CDF-A et modèle CDFCORG pour les caissons CDF- ACORG et CDF-P (à remplacer au minimum une fois par an).
- Filtre fixé au caisson par 3 baïonnettes, étanchéité assurée par un joint caoutchouc.

Enceinte de ventilation :

- Ventilateur électrique :
• 220/240 volts – 50 Hz – 20 W - 0,09 A - 43 dB(A) (hors flux d’air). • Débit : 86 m3/h – Protection : IP20.
• Diamètre d’aspiration : Ø 100 mm / d’évacuation : Ø 100 mm.
