REGARD DE DECANTATION DN 1000

La solution simple et automatique pour éliminer les matières en suspension

L’utilisation du regard de sédimentation Funke permet de retenir une grande partie des substances filtrables dans les écoulements d’eau de pluie. Le rendement dépend de la taille de la surface raccordée et est, par exemple, avec une surface A = 3 000 m2 d’env. 70 %.

Les eaux pluviales qui ont traversé le regard de sédimentation peuvent, en règle générale, être déversées dans des eaux de surface.

Le regard de sédimentation Funke convient pour une surface de raccordement pouvant atteindre 3 000 m2. Cet élément a une hauteur totale d’env. 3,20 m, avec la plaque de recouvrement. La différence de hauteur entre l’entrée et la sortie est d’env. 0,8 m, la profondeur d’écoulement est d’env. 1,80 m.

Les frais d’entretien sont faibles.

Avantages liés à l’utilisation :

Faible encombrement
Bonne capacité de nettoyage (rendement d’env. 70 %)
Surface de raccordement jusqu’à 3 000 m2
Frais d’entretien réduits : vidage de l'élément récupérateur de boue une fois/an (en moyenne, en fonction des activités)

Décantation des MES : ≥ 70 %

Surface de raccordement : max. 3000 m2 par regard

Description

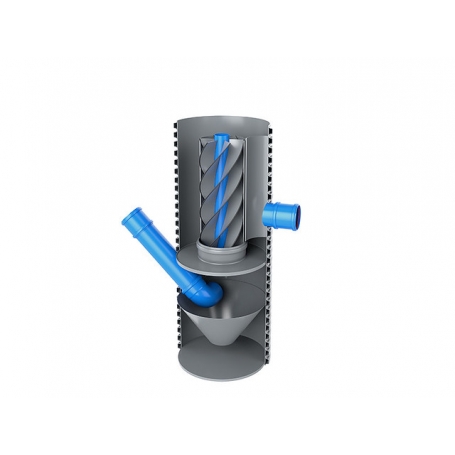

Comment ça marche ?

Les eaux pluviales pénètrent dans le regard de sédimentation par le conduit latéral.

Notamment en raison de la vitesse de débit apparaissant avec les grands volumes d’eau, l’eau qui afflue pénètre avec un mouvement circulaire permettant d’évacuer les sédiments, ceux-ci tombant lentement pour être entraînés à travers le séparateur d’écoulement de forme conique vers le fond du regard.

Les eaux pluviales, sous la pression hydrostatique, sont dirigées vers le haut à travers la lamelle en spirale à l’intérieur du regard de sédimentation. La lamelle en spirale sert à augmenter considérablement la longueur du chemin parcouru par les particules contenues dans les eaux pluviales et à réduire la hauteur de chute à la surface d’une lamelle. Cela contribue encore une fois à retenir une grande partie des sédiments contenus dans les eaux pluviales et à les faire plonger vers le bas à travers la lamelle en spirale avant que le volume d’eau n’atteigne le corps supérieur du regard.

Dans la partie supérieure du regard, une paroi plongeante située en amont de la sortie assure la rétention des particules en suspension et des matières flottantes encore contenues dans les eaux pluviales avant que les eaux traitées ne soient progressivement conduites hors du regard vers l’extérieur.

Ce qu'il faut savoir :

Selon la loi sur l’eau, les eaux pluviales s’écoulant et recueillies des surfaces imperméables comme les parkings, les zones de circulation et certaines toitures sont considérées comme des eaux polluées. Les particules polluantes, telles que les polluants provenant de l'abrasion des pneus, les microplastiques, les poussières fines, les pertes dues à l’égouttement d'huile et les métaux lourds sous forme dissoute et liée, pénètrent dans les canalisations des eaux pluviales par les eaux de ruissellement. Selon le degré de pollution et la sensibilité du milieu récepteur, il est souvent nécessaire de traiter les écoulements d’eaux pluviales avant leur rejet dans un cours d'eau récepteur.

Carctéristiques techniques :
